详细介绍

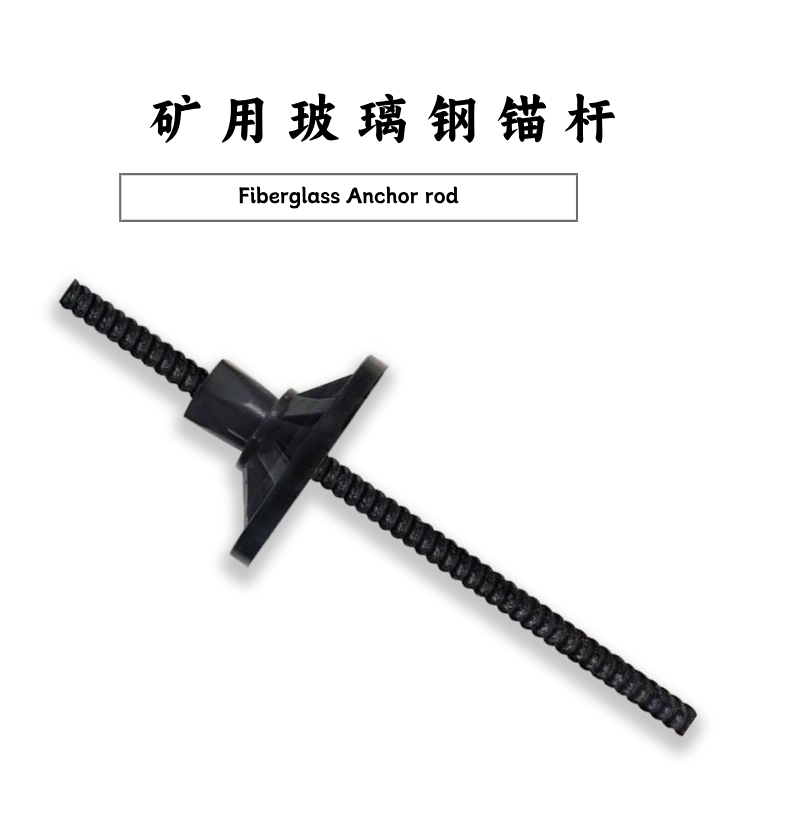

玻璃钢锚杆 glassfiberreinforcedcompositerod全称，全螺纹式树脂锚杆玻璃纤维增强复合材料杆体

执行标准：《MT/T 146-2025 树脂锚杆》

玻璃钢锚杆是有高强度的玻璃纤维，改变性能树脂，固化剂经过拉挤缠绕复合而成，在配以托盘螺母等构件组成的锚杆。

L：表示杆体的长度，长度为1400-2600mm可以根据客户需求定制

D：表示杆体的直径，常规直径有16/18/20/22/24/27/32mm

P：表示杆体的螺纹间距，简称螺距，10mm 螺纹的深度是1mm

注：玻璃钢锚杆的形状还有麻花式杠体，和粗糙表面杠体，我们公司生产的是全螺纹玻璃钢锚杆，右旋。

玻璃钢锚杆常用型号以及参数

示例：公称直径为20mm，长度为1800mm的全螺纹式树脂锚杆玻璃纤维增强复合材料杆体，可表示为MSGFL20/1800

杆体直径(mm)	16	18	20	22	24	25	27	32
抗拉强度(MPa)	≥500
抗剪强度(MPa)	≥110
扭矩力(N·m)	≥40		≥50
锚固力KN	50	60	70	80	90	95	105	130
螺纹承载力KN	50	60	70	80	90	95	105	130
托盘承载力KN	50	60	70	80	90	95	95	105
弹性模量GPa	≥40	≥40	≥40	≥40	≥40		≥40	≥40
外观	质地均匀、无气泡、无毛刺、无裂纹、没有其他影响强度的缺陷

说明：

玻璃钢锚杆杆体长度偏差，±10mm
直径偏差±0.5mm
与玻璃钢杆体配套的托盘

方形托盘外形尺寸应不小于 100 mm×100 mm；
圆形托盘外形尺寸应不小于 ϕ100 mm。

玻璃钢杆体的抗静电性能要不大于3*10⁸Ω
杆体应具有阻燃性，当酒精喷灯移走后，每组六条试件的有焰燃烧时间总和应不超过30s,其中任何一条试件的有焰燃烧时间应不大于15s,每组六条试件的无焰燃烧时间总和应不超过120s,其中任何一条试件的无焰燃烧时间应不大于60s。

树脂锚杆玻璃纤维增强复合材料杆体检验项目

序号	检验项目	检验类型
		出厂检验	型式检验
1	外观检验	√	√
2	几何尺寸测量	√	√
3	抗拉强度试验	—	√
4	抗剪强度试验	—	√
5	抗扭性能试验	√	√
6	抗拔力试验	—	√
7	尾部连接部位、尾部螺纹及螺母承载力试验	√	√
8	托盘承载力试验	√	√
9	抗静电性能试验	√	√
10	阻燃性能试验	√	√
注：“√ ”表示检验项目；“— ”表示不检验项目。

玻璃钢锚杆的特点

1、杆体轻

玻璃钢杆体质量仅为普通钢筋的1/4，容易施工安装，通用的锚杆机都可以操作，减轻了劳动强度，降低了运输成本。

2、耐久性强

玻璃钢杆体具有很高的承载力，抗拉力，抗腐蚀性很强，不反射电磁波，耐酸，耐碱，耐高温，耐低温，可以满足永久支护需求，使用年限更长

3、易切割

玻璃钢杆体为复合材料，容易切割，可以对采煤刀机头起到保护的作用。防爆防静电，切割时不容易产生火花，有利于安全生产，防止瓦斯爆炸，从而提高了生产效率。

4、生产成本比较低

玻璃钢锚杆的生产成本要远低于同类钢锚杆

5、强度高

玻璃钢杆体强度高，抗拉强度大于等于500MPa，扭矩力大于等于40N.M，与树脂锚固剂结合力非常好。

树脂锚杆玻璃纤维增强复合材料杆体应贮存在干燥、无阳光直射的库房中，水平放置。不应露天存放，防止暴晒和老化。锚固段不应沾染油污。贮存期一般不超过 1 年，超过 1 年时，应重新评价其性能。

中国是一个采煤大国，锚杆就是最为重要的支护材料，现在煤矿采用的锚杆都是钢质的，非常容易受到腐蚀，煤矿事故发生率也随之提高。钢质锚杆在矿井下作业中,极易受腐蚀而失效.尤其在高瓦斯矿井更为严重,金属锚杆与综采机械的切割头碰出火引发瓦斯爆炸和粉尘自燃。玻璃钢锚杆的出现，可以代替普通钢锚杆，适用于具有易燃易爆的特殊环境。

托盘螺母

公司生产的托盘螺母，有两种，一种是塑料的，一种是玻璃钢的。

全称：高强度有机塑料托盘螺母，玻璃钢托盘螺母

托盘螺母是玻璃钢锚杆的一个配套部件，用于配合锚杆（置于岩体中并与岩体紧密接触的杆件）的支护。托盘螺母的类型有很多，主要有碟形托盘和平板型托盘，碟形的托盘承载效果比较好，一般都使用碟形托盘。

托盘规格

常规直径有：125/140/150/170/200/220mm

常见形状：圆形托盘螺母，方形托盘螺母，碟形托盘螺母

产品优势：采用高强度玻璃钢，特殊外形设计受力比较好，轻便容易安装，提升表面控制效果

执行标准：煤矿锚杆托盘，铁锚杆托盘，国际锚杆托盘，非标准锚杆托盘

玻璃钢锚杆的应用领域

煤矿巷道护帮以及矿山、铁路等地下工程。

隧道锚杆的支护。铁路、公路等边坡支护。

矿井巷道以及地下工程围岩支护，可以保证矿井巷道以及地下工程围岩的稳定

GFRP 锚杆，成功应用于矿煤巷道、海堤、港口、高速公路边坡的支护，取得了良好的技术经济效益，

山西、陕西、内蒙古等省区煤矿已推广使用，特别是综采顺槽巷道、开切眼应用玻璃钢锚杆支护不仅提高了回采速度和安全性，而且降低了支护成本，减轻了工人的劳动强度。其经济效益和社会效益显著。煤矿煤巷巷帮锚杆支护中玻璃钢锚杆完全可以取代大量使用的钢质锚杆，煤巷采用玻璃钢锚杆支护具有很大的技术经济优势

煤巷用玻璃钢锚杆支护的技术优势

(1)玻璃钢锚杆力学性能满足煤巷支护设计要求MGSL全螺纹玻璃钢锚杆具有抗拉强度大的特点，根据南京研究所对国内煤矿，特别是西部矿区煤矿煤赋存条件、地应力、地压力情况的调研，煤巷煤帮采用中强玻璃钢锚杆支护满足支护设计要求，对松软、应力、压力较大的煤巷采用高强玻璃钢锚杆也可满足支护设计要求。

(2)综采煤巷采用玻璃钢锚杆技术、经济优势综合机械采煤技术的推广，为煤矿高产高效矿井的建设创造了条件。但由于煤巷采用钢锚杆支护，采煤机回采时务必先回收锚杆否则，采煤机截齿易与钢锚杆撞击截齿损害严重，同时，撞击易产生火花，带来了很大的安全隐患，回收锚杆影响了采煤机的回采速度由于玻璃钢锚杆具有高强、易切割、阻燃、抗静电的特点，采煤机回采时玻璃钢锚杆无须回收，不仅提高了回采速度，而且不会损坏截齿没有任何安全隐患。其综合经济效益是十分巨大的，
